一、花鍵聯接由多個健齒和鍵槽構成、均布在軸和輪轂孔的圓周上?；ㄦI的齒側面為工作面。花鍵聯接適用于靜、動聯接。

花鍵聯接的主要優點是：齒數較多而且受力均勻，故承載能力高；槽淺，齒根應力集中小，對軸和樞的強度減弱較輕；軸上零件和軸對中性好；導向性好。其缺點是加工時需要專用設備，成本較高。

1、花鍵的類型及特點

花鍵已經標準化，按剖面齒形可分為矩形花鍵和漸開線花鍵。這種花鍵的尺寸、公差和配合可分別查有關標準。

矩形花鍵、矩形花鍵加工方便，磨削方法精度高。，故常用。矩形花鍵在標準中規定了二種尺寸系列，即輕系列和中系列。輕系列承載能力較小，多用于輕載荷的靜聯接。

矩形花鍵在聯接中按小徑定心。軸和轂的定心表面在熱處理后都要磨削

2、漸開線花鍵，漸開線花鍵的齒廓為漸開線。與矩形花鍵相比，漸開線花鍵有以下特點：齒根較厚齒根圓角較大，應力集中較小，故聯接強度較高、壽命長；可利用加工齒輪的各種加工方法加工漸開線花鍵，故工藝性較好；尺寸較小時，加工花鍵孔的拉刀制造成本較高，因而限制了它的使用。漸開線花鍵按齒形定心，具有自動定心的作用。適用于載核較大，定心精度要求較高和尺寸較大的聯接。

漸開線花鍵在分度圓上的壓力角為30°；另一種是花鍵軸在分度圓上的壓力角為45°。壓力角為45°的漸開線花鍵，齒形鈍而短，因此，對聯接件的削弱較小，但齒的工作面高度較小，故承載能力較低，多用與載荷較輕，直徑較小的靜聯接。

二、花鍵聯接的強度計算

花鍵聯接的強度計算與鍵聯接相似，首先根據聯接的結構特點，使用要求和工作條件選定花鍵類型和尺寸，然后進行必要的強度校核計算。其主要失效形式是工作面被壓潰（靜聯接）或工作過度磨損（動聯接）。因此，靜聯接通常按工作面上的擠壓應力進行強度計算，動聯接則按工作面上的壓力進行條件性強度計算。

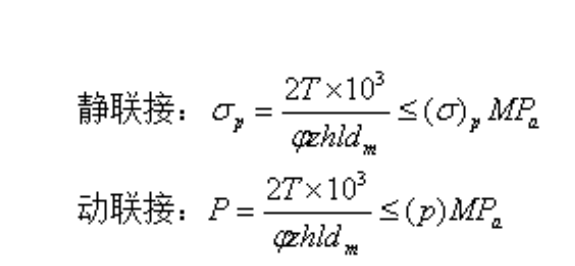

計算時，假定載荷在鍵的工作面上均與分布，各齒面上的壓力的合力N作用在平均直徑處，即傳遞進扭矩，并引入系數φ來考慮實際載荷在各花鍵齒上分配不均的影響，則花鍵聯接的強度條件為：

式中：
